СТМ 13000.01-4/2

Цена:

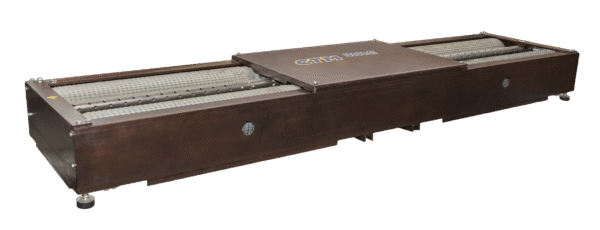

Универсальный моноблочный тормозной стенд для проверки тормозной системы всех типов легковых и грузовых автомобилей с нагрузкой на ось до 13 тонн.

Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.

Заказать

Описание
Детали
Файлы

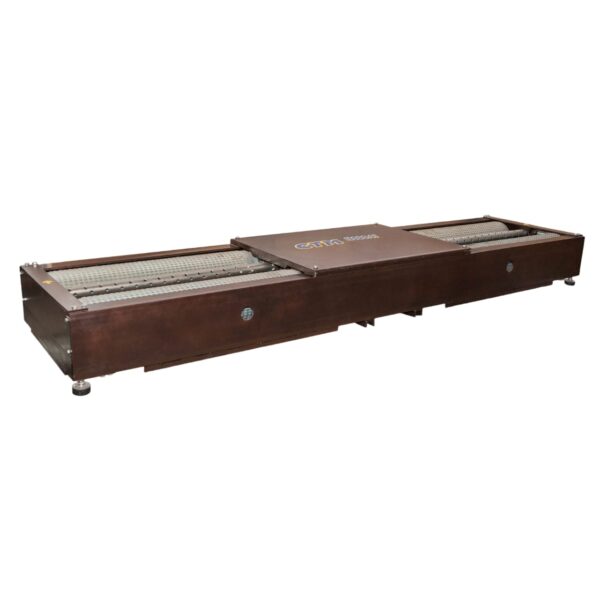

Универсальный моноблочный тормозной СТМ 13000.01 предназначен для проверки тормозной системы всех типов легковых и грузовых автомобилей с нагрузкой на ось до 13 т, шириной колеи 960-2800 мм и диаметром колес от 500 до 1200 мм. Рекомендуемые размеры производственного помещения — 7,5×18 м.

Функции:

Автоматическое выполнение измерений и расчет параметров тормозных систем по ГОСТ 33997-2016 и согласно требований приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня» по следующим показателям: тормозная сила, развиваемая тормозными системами АТС; масса, приходящаяся на ось АТС; усилие, прикладываемое к органам управления тормозными системами АТС.
Отображение результатов измерений и их графической интерпретации на экране монитора и информационном табло.
Автоматическое управление режимами измерения по программе и методике ГОСТ или в ручном режиме с радиопульта.
Распечатка протокола измерений и графиков тормозных сил.
Вывод на экран монитора и светофор указаний оператору и водителю.
Автоматическая работа стенда в составе линий технического контроля с оформлением диагностической карты автомобиля.
Поэлементное дооснащение стенда диагностическими приборами в объёме ЛТК.

Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» ТР ТС 018/2011, ГОСТ Р 51709-2004, ГОСТ 33997-2016. А так же Приказу Минтранса России от 9 июля 2020 года № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»

Достоинства:

Две скорости имитации движения: 2км/ч — для грузовых автомобилей, 4 км/ч — для легковых автомобилей по требованиям ГОСТ 33997-2016.
Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.

Диапазон измерений тормозной силы	от 0 до 30 кН
Диапазон измерений силы, прикладываемой к органам управления тормозных систем	от 0 до1000 Н
Диапазон измерений массы	от 0 до 13000 кг
Предел относительной погрешности измерений массы, не более	±3 %
Мощность, потребляемая стендом, не более	13 кВт
Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями по ГОСТ 12 997-84	— напряжение — 380+10%-15% В, — частота — 50±1 Гц
Время установления рабочего режима, не более	15 мин
Время непрерывной работы стенда, не менее	8ч
Габаритные размеры опорное роликовое устройство, не более	2950x730x340 мм
Габаритные размеры шкаф управления, не более	550460120 мм
Масса опорное роликовое устройство, не более	1150 кг
Масса шкаф управления, не более	20 кг
Рабочий диапазон температур опорного устройства	от -10 до +40 ºC
Средний срок службы, не менее	8 лет
Средняя наработка прибора на отказ, не менее	6000 ч
Среднее время восстановления работоспособного состояния, не более	6,4 ч
