СТМ 18000-4/2

Цена:

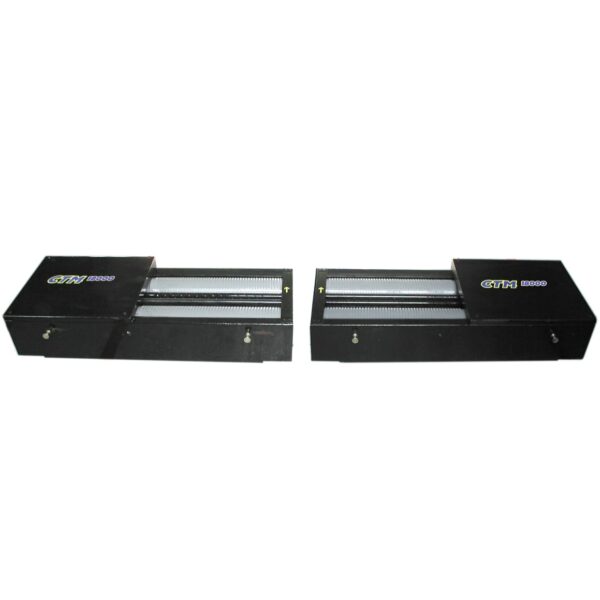

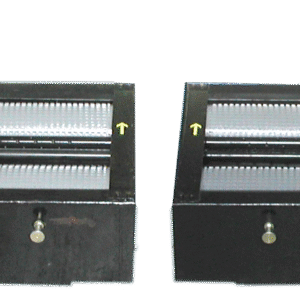

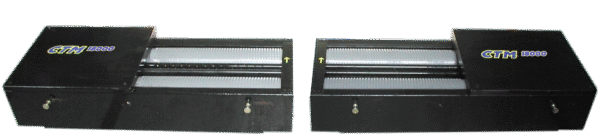

Универсальный двухскоростной модульный тормозной стенд СТМ 18000-4/2

Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.

Заказать

Описание
Детали
Файлы

Универсальный двухскоростной модульный тормозной стенд СТМ 18000 предназначен для проверки тормозной системы всех типов автомобилей, включая большегрузные, с нагрузкой на ось до 18 тонн, шириной колеи 900-2900 мм и диаметром колес от 600 до 1200 мм. Рекомендуемые размеры производственного помещения — 7,5×18 м.

Функции:

Автоматическое выполнение измерений и расчет параметров тормозных систем по ГОСТ 33997-2016 и согласно требований приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня» по следующим показателям: тормозная сила, развиваемая тормозными системами АТС; масса, приходящаяся на ось АТС; усилие, прикладываемое к органам управления тормозными системами АТС.
Отображение результатов измерений и их графической интерпретации на экране монитора и информационном табло.
Автоматическое управление режимами измерения по программе и методике ГОСТ или в ручном режиме с радиопульта.
Распечатка протокола измерений и графиков тормозных сил.
Вывод на экран монитора и светофор указаний оператору и водителю.
Автоматическая работа стенда в составе линий технического контроля с оформлением диагностической карты автомобиля.
Поэлементное дооснащение стенда диагностическими приборами в объёме ЛТК.

Методы проверки полностью соответствуют техническому регламенту Российской Федерации «О БЕЗОПАСНОСТИ КОЛЕСНЫХ ТРАНСПОРТНЫХ СРЕДСТВ» ТР ТС 018/2011, ГОСТ Р 51709-2004, ГОСТ 33997-2016. А так же Приказу Минтранса России от 9 июля 2020 года № 232 «Об утверждении требований к производственно-технической базе оператора технического осмотра и перечня документов в области стандартизации, соблюдение требований которых лицами, претендующими на получение аттестата аккредитации оператора технического осмотра, и операторами технического осмотра обеспечивает их соответствие требованиям аккредитации»

Достоинства:

Две скорости имитации движения: 2км/ч — для грузовых автомобилей, 4 км/ч — для легковых автомобилей по требованиям ГОСТ 33997-2016.
Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.

Диапазон измерений тормозной силы	от 0 до 24* кН / от 0 до 60** кН
Диапазон измерений силы, прикладываемой к органам управления тормозных систем	±5 %
Диапазон измерений массы	от 0 до 9000* кг / от 0 до 18000** кг
Предел относительной погрешности измерений массы, не более	±3
Мощность, потребляемая стендом, не более	19* кВт / 16** кВт
Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями по ГОСТ 12 997-84	— напряжение — 380+10%-15% В, — частота — 50±1 Гц
Время установления рабочего режима, не более	15 мин
Время непрерывной работы стенда, не менее	8 ч
Габаритные размеры опорное роликовое устройство, не более	2010×810×440 мм
Габаритные размеры шкаф управления, не более	650×500×141 мм
Масса опорное роликовое устройство, не более	650×2 кг
Масса шкаф управления, не более	27 кг
Рабочий диапазон температур опорного устройства	от -10 до +40 ºC
Средний срок службы, не менее	8 лет
Средняя наработка прибора на отказ, не менее	6000 ч
