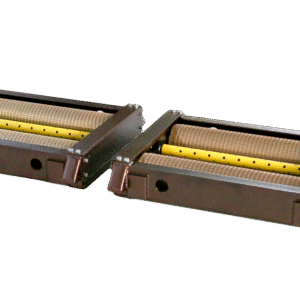

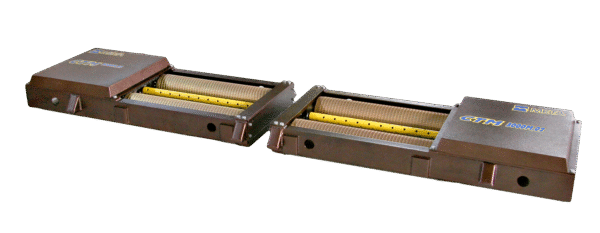

Малогабаритный низкопрофильный тормозной стенд СТМ 3000М.02 предназначен для проверки полноприводных легковых автомобилей и микроавтобусов с нагрузкой на ось до 3 т, шириной колеи 800 — 2200 мм и диаметром колес от 500 до 850 мм. Высота наезда 160 мм.

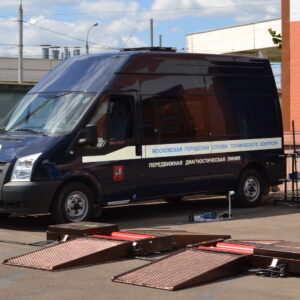

Оптимальный вариант компоновки для СТО и передвижных пунктов техосмотра. Поставляется в мобильном варианте с прицепом. Благодаря роликовой установке весом 170 кг, состоящей из двух частей, стенд легко переносится, что позволяет организовать передвижной пункт технического контроля с переносным тормозным стендом, который можно перевозить в прицепе. Рекомендуемые размеры производственного помещения — 5 х18 м.

Функции:

Автоматическое выполнение измерений и расчет параметров тормозных систем по ГОСТ Р 51709-2001 и согласно требований приказа Министерства промышленности и торговли РФ от 6 декабря 2011 г. № 1677 «Об утверждении основных технических характеристик средств технического диагностирования и их перечня» по следующим показателям: тормозная сила, развиваемая тормозными системами АТС; масса, приходящаяся на ось АТС; усилие, прикладываемое к органам управления тормозными системами АТС.
Отображение результатов измерений и их графической интерпретации на экране монитора и информационном табло.
Автоматическое управление режимами измерения по программе и методике ГОСТ или в ручном режиме с радиопульта.
Распечатка протокола измерений и графиков тормозных сил.
Вывод на экран монитора и светофор указаний оператору и водителю.
Автоматическая работа стенда в составе линий технического контроля с оформлением диагностической карты автомобиля.
Поэлементное дооснащение стенда диагностическими приборами в объёме ЛТК.

Достоинства:

Самоцентровка автомобиля при испытаниях, автоматическое включение и отключение приводов при наезде и выезде.
Повышенная износостойкость роликов обеспечена специальной закалкой и обработкой поверхности. Покрытие роликов абсолютно устойчиво к шипованным шинам.
Антикоррозийная защита всех элементов роликовой установки СТМ: полимерная порошковая окраска.
Широкий диапазон рабочих температур от -10 °С до +40 °С позволяет использовать стенд в неотапливаемых помещениях или в составе контейнерных мобильных станций диагностики.
Динамическое измерение тормозных сил колес и осевых нагрузок при торможении с учетом загрузки осей при торможении.
Малогабаритный низкопрофильный тормозной стенд — идеальный вариант компоновки для СТО и передвижных пунктов техосмотра.

Диапазон измерений тормозной силы	от 0 до 10 кН
Диапазон измерений силы, прикладываемой к органам управления тормозных систем	от 0 до1000 Н
Диапазон измерений массы	от 0 до 3000 кг
Предел относительной погрешности измерений массы, не более	±3 %
Мощность, потребляемая стендом, не более	4 кВт
Параметры четырехпроводной трехфазной сети электропитания с допускаемыми отклонениями по ГОСТ 12 997-84	— напряжение — 380+10%-15% В, — частота — 50±1 Гц
Время установления рабочего режима, не более	15 мин
Время непрерывной работы стенда, не менее	8 ч
Габаритные размеры порное роликовое устройство, не более	1400×750×230
Габаритные размеры шкаф управления, не более	550×460×120
Высота наезда	160+10 мм
Масса опорное роликовое устройство, не более	170×2 кг
Масса шкаф управления, не более	20 кг
Рабочий диапазон температур опорного устройства	от -10 до +40 ºC
Средний срок службы, не менее	8 лет
Средняя наработка прибора на отказ, не менее	6000 ч
Среднее время восстановления работоспособного состояния, не более	6,4 ч
